| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | Prova |
| সাক্ষ্যদান: | Null |
| মডেল নম্বার: | BM300 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি (নমুনা গ্রহণযোগ্য) |
| মূল্য: | by enquiry |
| প্যাকেজিং বিবরণ: | ছোট বাক্স এবং শক্ত কাগজ দ্বারা |
| ডেলিভারি সময়: | নমুনার জন্য 1-7 দিন, বাল্কের জন্য 2-4 সপ্তাহ |
| পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল |
| যোগানের ক্ষমতা: | 10000 পিসি / মাস |
| পণ্যের নাম: | 1D এবং 2D বারকোড স্ক্যানিং মডিউল | ইন্টারফেস প্রকার:: | USB, UART RS232, UART TTL, RS-485 |
|---|---|---|---|
| মাত্রা: | 29.8MM x 14.8MM x 3MM(বেধ) | পাওয়ার সাপ্লাই: | 3.0V ~ 3.6V, সাধারণ অপারেটিং ভোল্টেজ 3.3V |
| লক্ষণীয় করা: | দ্বিমাত্রিক কোড স্ক্যানার,1d 2d বারকোড স্ক্যানার |
||

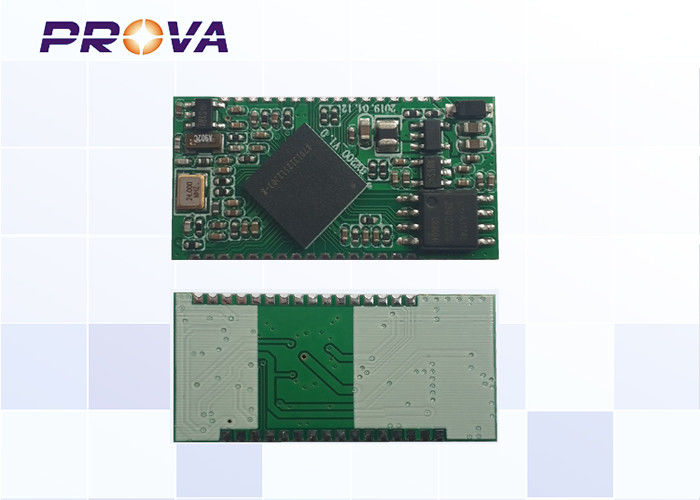

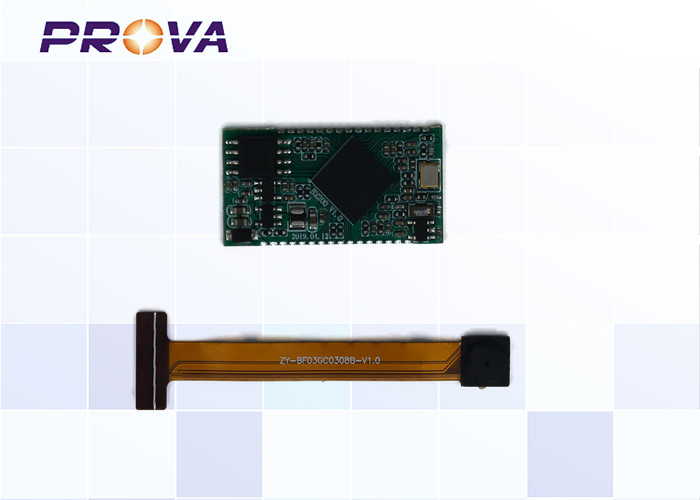

BM300 একটি স্ব-পরিকল্পিত, অত্যন্ত সমন্বিত, উচ্চ-স্থিতিশীলতা দ্বি-মাত্রিক কোড স্ক্যানিং মডিউল।
BM300 স্ট্যাম্প হোল প্যাচ ডিজাইন গ্রহণ করে, মোট 32 পিন, SOP প্যাকেজ, 29.8MM * 14.8MM * 3MM অতি-ছোট আকারের, পণ্যের ভলিউম সংবেদনশীলতার জন্য অ্যাক্সেস কন্ট্রোল, স্ব-পরিষেবা সরঞ্জাম, স্ক্যান কোড বক্স ইত্যাদিতে এমবেড করা যেতে পারে পণ্য
এই নথিটি BM300 মডিউলের হার্ডওয়্যার ইন্টারফেস, বৈদ্যুতিক বৈশিষ্ট্য, যান্ত্রিক মাত্রা এবং উত্পাদন প্রয়োজনীয়তা সংজ্ঞায়িত করে।এই নথির মাধ্যমে, গ্রাহকরা দ্রুত BM300 মডিউলটি বিভিন্ন ধরণের স্ক্যানিং কোড পণ্যগুলিতে প্রয়োগ করতে পারেন।
পাওয়ার সাপ্লাই: VCC_IN সাপ্লাই ভোল্টেজ রেঞ্জ 3.0V ~ 3.6V, সাধারণ অপারেটিং ভোল্টেজ 3.3V।
শক্তি সঞ্চয়: স্ট্যান্ডবাই মোডে বর্তমান 33mA।
তাপমাত্রা: স্বাভাবিক অপারেটিং তাপমাত্রা -20 ℃ ~ 70 ℃, স্টোরেজ তাপমাত্রা -40 ℃ ~ 80 ℃।
সিরিয়াল পোর্ট: সিরিয়াল কমিউনিকেশন ইন্টারফেস, TTL লেভেল সিগন্যাল, 1200 bps থেকে 115200 bps হার সমর্থন করতে পারে, ডিফল্ট কনফিগারেশন হল 115200bps, 8 ডেটা বিট, কোন চেক, 1 স্টপ বিট।
USB পোর্ট: USB HID-KBW, USB কীবোর্ড ইমুলেশন ডিভাইসের উপর ভিত্তি করে, একটি প্লাগ-এন্ড-প্লে ডিভাইস হিসাবে সরাসরি পিসিতে সংযুক্ত করা যেতে পারে।ড্রাইভার ইনস্টল করার প্রয়োজন নেই।
আকার: 29.8 মিমি (দৈর্ঘ্য) * 14.8 মিমি (প্রস্থ) * 3 মিমি (বেধ)
নিম্নলিখিত চিত্রটি একটি কার্যকরী ব্লক ডায়াগ্রাম যা প্রধান ফাংশনগুলিকে চিত্রিত করে:
| পিন# | সংকেত | I/O | বর্ণনা |
| 1 | VCC_IN | - | 3.3V পাওয়ার ইনপুট 3.0V ~ 3.6V, পাওয়ার সাপ্লাই অবশ্যই 1A বা তার বেশি কারেন্ট প্রদান করতে হবে |
| 2 | জিএনডি | - | ক্ষমতা স্থল |
| 3 | জিএনডি | - | ক্ষমতা স্থল |
| 4 | LED_DEC_G | ও | সবুজ সূচক আলো নিয়ন্ত্রণ সংকেত আউটপুট ডিকোডিং;আউটপুট উচ্চ/নিম্ন স্তরের নিয়ন্ত্রণ সূচক ড্রাইভিং সার্কিট, আউটপুট উচ্চ সূচক আলো |
| 5 | LED_DEC_B | ও | নীল আলো নিয়ন্ত্রণ সংরক্ষিত পিন |
| 6 | গুঞ্জন | ও | Buzzer নিয়ন্ত্রণ সংকেত আউটপুট;আউটপুট পিডব্লিউএম সিগন্যাল বুজার ড্রাইভ সার্কিটকে নিয়ন্ত্রণ করে, যখন পিডব্লিউএম সিগন্যালটি আউটপুট হয়, তখন বুজার একটি "বে বি" শব্দ নির্গত করে |
| 7 | BOOT_SEL0 | আমি | প্রধান চিপ ওয়ার্কিং মোড পিনটিকে স্বাভাবিকভাবে কাজ করতে সুইচ করে যখন এটি উচ্চ স্তরের হয়, এবং যখন এটি নিম্ন স্তরের হয় তখন আপগ্রেড মোডে প্রবেশ করে এবং অনলাইন আপগ্রেডের জন্য সংরক্ষিত থাকে |
| 8 | UART_RX0 | I/O | UART ডেটা রিসেপশন |
| 9 | UART_TX0 | I/O | UART ডেটা ট্রান্সমিশন |
| 10 | LED_ILM | ও | আলো নিয়ন্ত্রণ সংকেত আউটপুট পূরণ করুন;আউটপুট উচ্চ/নিম্ন স্তরের নিয়ন্ত্রণ ফিল লাইট ড্রাইভ সার্কিট, আউটপুট উচ্চ ফিল আলো চালু আছে |
| 11 | nট্রিগ | আমি | ট্রিগার কী ইনপুট সিগন্যাল, রিডিং ট্রিগার করতে 10ms এর বেশি জন্য নিম্ন স্তর রাখুন |
| 12 | রিসেট | আমি | সিগন্যাল ইনপুট রিসেট করুন, সক্রিয় কম, ডিভাইস রিসেট করতে 1ms এর বেশি সময় ধরে রাখুন |
| 13 | USB_DM | I/O | ইউএসবি যোগাযোগ D- ডেটা সংকেত |
| পিন# | সংকেত | I/O | বর্ণনা |
| 14 | USB_DP | I/O | USB যোগাযোগ D+ ডেটা সংকেত |
| 15 | জিএনডি | - | ক্ষমতা স্থল |
| 16 | OUT_2V8 | - | ক্যামেরা 2.8V পাওয়ার সাপ্লাই আউটপুট, সর্বাধিক আউটপুট বর্তমান 100mA |
| 17 | পিসিএলকে | আমি | ভিডিও ঘড়ি সংকেত ইনপুট |
| 18 | এমসিএলকে | ও | ঘড়ি সংকেত আউটপুট |
| 19 | জিএনডি | - | ক্ষমতা স্থল |
| 20 | DI_HS | আমি | ভিডিও লাইন সিগন্যাল ইনপুট |
| 21 | DI_VS | আমি | ভিডিও ফিল্ড সিগন্যাল ইনপুট |
| 22 | DI_D7 | আমি | ভিডিও ডেটা সিগন্যাল ইনপুট 7 |
| 23 | DI_D6 | আমি | ভিডিও ডেটা সিগন্যাল ইনপুট 6 |
| 24 | DI_D4 | আমি | ভিডিও ডেটা সিগন্যাল ইনপুট 4 |
| 25 | DI_D0 | আমি | ভিডিও ডেটা সিগন্যাল ইনপুট 0 |
| 26 | DI_D5 | আমি | ভিডিও ডেটা সিগন্যাল ইনপুট 5 |
| 27 | DI_D2 | আমি | ভিডিও ফিল্ড সিগন্যাল ইনপুট 2 |
| 28 | DI_D1 | আমি | ভিডিও ঘড়ি সংকেত ইনপুট 1 |
| 29 | DI_D3 | আমি | ভিডিও লাইন সিগন্যাল ইনপুট 3 |
| 30 | DI_PWD | ও | ক্যামেরা CMOS চিপ স্লিপ মোড নিয়ন্ত্রণ, 0: স্বাভাবিক অপারেটিং মোড, 1: ঘুম মোড |
| 31 | SCL | I/O | I2C_SCL |
| 32 | এসডিএ | I/O | I2C_SDA |
BM300 এর ডিজাইন এবং ব্যবহারের সময় অ্যান্টি-স্ট্যাটিক ব্যবস্থাগুলিতে মনোযোগ দিন।
অ্যান্টি-স্ট্যাটিক কব্জির চাবুক পরা এবং কাজের জায়গা গ্রাউন্ড করার মতো ব্যবস্থাগুলিতে মনোযোগ দিন।
